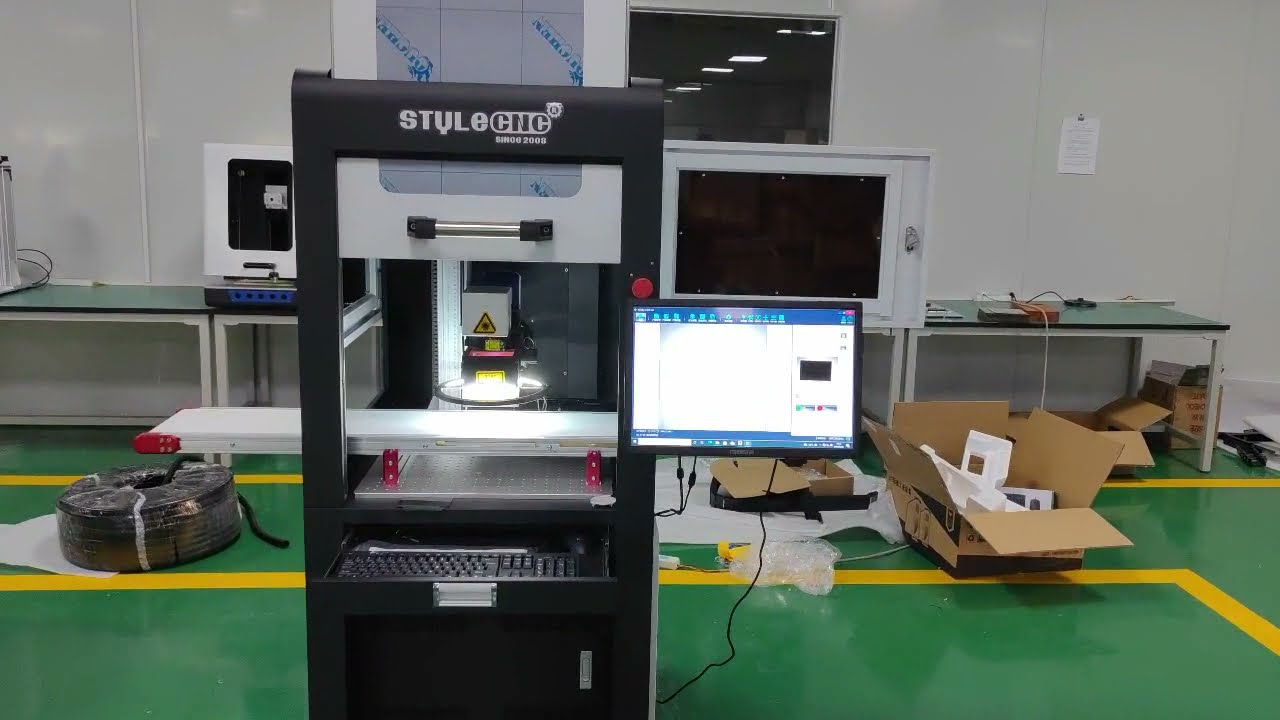

La máquina de marcado láser de fibra con sistema de posicionamiento visual CCD se utiliza para el grabado masivo y continuo para hacer productos estandarizados en un flujo constante.
En el proceso ordinario de marcado con láser de fibra, la parte que se va a grabar debe estar en una posición fija y no se puede sacudir durante el proceso de grabado, de modo que el patrón o texto diseñado se pueda marcar en la posición especificada. Para satisfacer las necesidades de grabado por lotes, se creó el sistema de marcado láser de posicionamiento visual.
La máquina marcadora láser de fibra STJ-50F-CCD adopta un sistema de posicionamiento de cámara CCD para guiar el láser para el grabado, y el posicionamiento es preciso. Las partes a marcar se pueden colocar a voluntad. El software puede reconocer automáticamente cualquier forma y puede grabar automáticamente varias partes a la vez. Las formas con las que trabaja pueden ser redondas, cuadradas o irregulares, todas ellas reconocibles. Este proceso es especialmente adecuado para el procesamiento por lotes de piezas pequeñas, lo que ahorra costos de mano de obra y mejora la eficiencia.
Fibra de posicionamiento visual STJ-50F-CCD grabador láser características con alta fotoeléctrica eficiencia de conversión, enfriamiento por aire, compacto y liviano, buena calidad de haz, sin mantenimiento, conveniente para que los operadores detecten piezas en tiempo real, y el banco de trabajo de gran formato se puede arreglar y ajustar arbitrariamente.
• Guiado preciso de la posición de marcado láser. En el campo de visión de la visión artificial, proporciona números arbitrarios completos (productos colocados fuera de orden, colocados en cualquier ángulo) y reconocimiento automático de marcas de productos por cámara, eliminando así el engorroso proceso de corregir manualmente el galvanómetro.
• La cámara CCD coaxial tiene un gran campo de visión de imágenes, adecuada para marcar cualquier producto plano. Puede elegir marcado láser estático o guiado por vuelo para satisfacer las diferentes necesidades de los clientes.
• STJ-50F-CCD puede ser controlado por el riel guía para realizar empalmes y marcado de productos de gran formato, lo cual es adecuado para la mayoría de los productos.
• Los caracteres de marcado se pueden reconocer (OCR), en comparación con el reconocimiento de código de barras y código QR, se puede conectar al sistema MES a través del puerto de red o la comunicación del puerto serie.
• El software se desarrolla de forma independiente y admite personalización no estándar. Los ejes XYZ se pueden agregar e insertar en varias líneas de ensamblaje de acuerdo con las características reales del producto. También se puede conectar con una placa vibratoria y un alimentador automático para realizar un posicionamiento y marcado visual completamente automático.
• La interfaz de panel fácil de usar y la función de calibración de una sola tecla hacen que la operación sea más fácil y clara, y es fácil para los principiantes comenzar.
La máquina de grabado láser de fibra de posicionamiento visual STJ-50F-CCD se utiliza para posicionamiento y marcado de alta velocidad para líneas de producción de productos electrónicos, dispositivos electroacústicos, cargadores, transformadores, relés, conectores, autopartes, accesorios médicos, cremalleras de ropa, hardware, Placas de circuito PCB/FPC y moldes.
Modelo | STJ-50F-CCD |
Potencia láser | 50W |
Longitud de onda láser | 1064nm |
Longitud del cable de fibra | 3m |
Ancho de pulso | 200ns |
Rango de frecuencia de repetición | 1-600kHz |
M2 | <1.8 |
Energía máxima de un solo pulso | 1.25 mJ |
Estabilidad de potencia láser | <5% |
Diámetro del rayo láser | 7±1mm |
Rango de poder | 10% - 100% |
Rango de marcado | 110*110mm/175*175mm/200*200mm/300*300mm |
Ancho de línea mínimo | 0.01 mm |
Carácter mínimo | 0.1 mm |
Velocidad de marcado | ≤7000 mm/s |
Profundidad de marcado | Depende de los materiales |
Precisión de repetibilidad | ±0.001 mm |
Formato de marcado | Gráficos, texto, códigos de barras, código QR, fecha automática, número de lote, número de serie. |
Formato gráfico compatible | ai, plt, dxf, dst, svg, nc, bmp, jpg, jpeg, gif, tga, png, tiff, tif |
Tensión de trabajo | 220V±10%/50Hz o 110V±10%/60Hz o personalizado |
Potencia de la unidad | <0.5kw |
Ambiente de trabajo | Limpio y sin polvo o sin polvo |
Condiciones de trabajo Humedad | 5%-75%, 0-40 grados, sin agua condensada |
Vida útil del láser | >100000 horas |
Peso neto | 230 kg |
Tamaño de embalaje | 1230*950*1800mm |
